迪士尼真的造出了「雪宝」Olaf！但为了不让它“融化”，工程师逼疯了AI

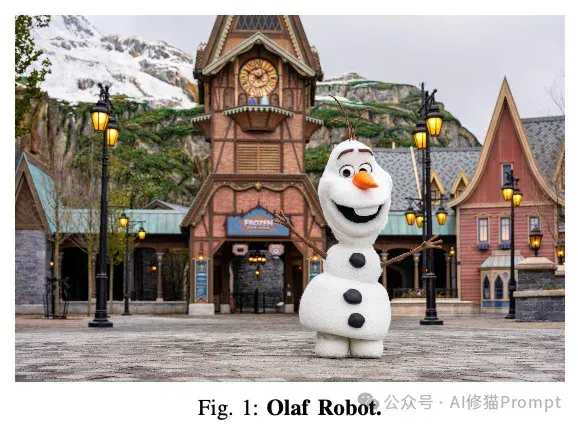

还记得之前非常火的雪宝Olaf机器人吗？

那个走起路来晃晃悠悠、神态活灵活现的小家伙曾让无数人直呼“次元壁破了”。近期，迪士尼幻想工程（Disney Research Imagineering）终于揭开了它的神秘面纱，正式发表了题为“Olaf: Bringing an Animated Character to Life in the Physical World”的技术论文。

当我们翻开这篇论文，才发现“卖萌”背后的代价是惊人的。原来，为了让这个头大身子小、完全不符合物理规律的动画角色走进现实，工程师们不仅设计了极其怪异的“非对称骨骼”，甚至被迫让AI学会了“怕热”和“轻手轻脚” 。这不是魔法，这是顶级工程学对动画物理的一次硬核挑战。

为什么让“雪宝”来到现实很难

与波士顿动力的Spot或Atlas不同，Olaf的设计初衷不是为了越野或搬运，而是为了娱乐和陪伴，这就带来了特殊的挑战：

• 非物理的动画比例：Olaf有一个巨大的脑袋，却只有极细的脖子和两只小小的“雪球”脚。这种头重脚轻的结构非常不稳定，不符合常规机器人的工程设计原则。
• 严苛的隐身要求：所有的电机、电池、传感器都必须塞进它那细小的身体里，不能破坏外形。
• “可信度”不仅是外观：如果机器人走路发出巨大的机械跺脚声，或者动作僵硬，观众瞬间就会“出戏”。必须做到动作流畅且安静。

如何在雪球里藏进一个机器人

要制造Olaf，首先要解决的是“皮囊”之下的骨架问题。

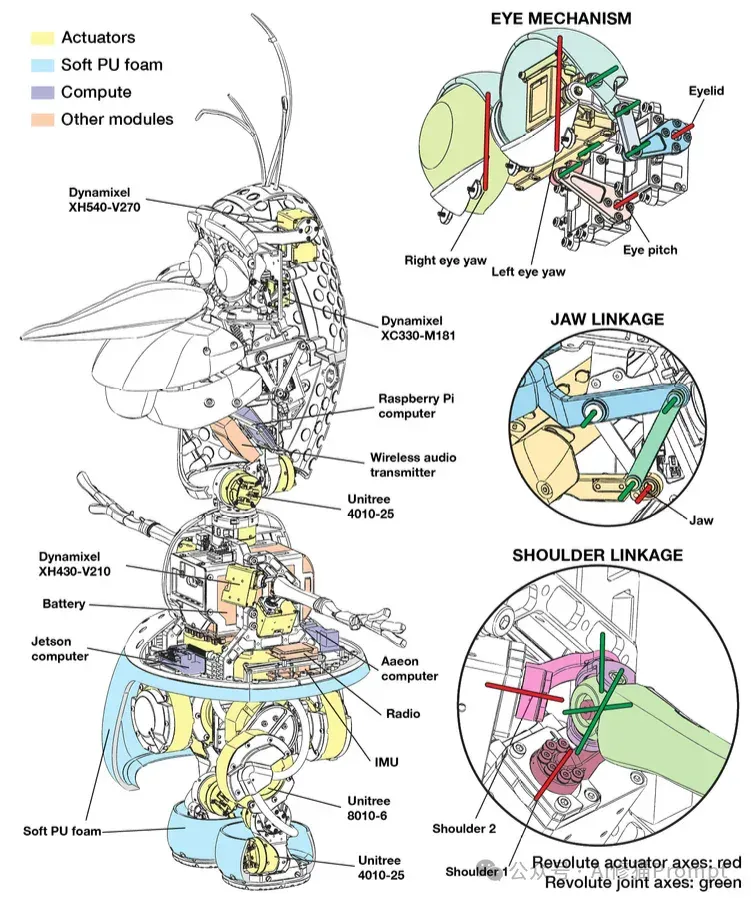

研究者设计出的机器人身高88.7厘米（不含头发），重14.9公斤，全身拥有25个自由度。

为了还原角色外观，机械设计必须在这个极其紧凑的体积内完成所有功能的布局。

隐形的双腿与非对称设计

在动画中，Olaf的脚是两团在身体下方自由移动的小雪球，看不见腿。

为了在现实中制造这种错觉，研究者必须把腿部机构完全隐藏在下半身的“大雪球”躯干里。

这就带来了一个巨大的空间难题：如果采用传统的对称腿部设计，两个髋关节驱动器会在狭小的空间内打架。

研究者给出了一个非常规的解决方案：非对称的6自由度腿部设计。

• 左腿：髋关节的横滚（Roll）驱动器朝后放置，膝关节向前弯曲。
• 右腿：髋关节的横滚驱动器朝前放置，膝关节向后弯曲。

这种“一前一后”的交错布局，巧妙地避免了内部机械碰撞，最大化了腿部的活动范围。

同时，由于两条腿的零件其实是相同的（只是安装方向不同），这还减少了零件的种类。

软体裙摆的妙用

为了遮挡这些机械结构，Olaf的下半身并不是坚硬的外壳，而是一条由聚氨酯（PU）泡沫制成的“软裙子”。

这个设计有两层深意：

• 视觉欺骗：它维持了雪球的形状，但在腿部大幅度运动（比如迈大步保持平衡）时，泡沫可以发生形变，不会卡住腿。
• 抗摔缓冲：柔软的泡沫还能吸收冲击力。如果Olaf摔倒了，这个软壳能保护内部精密的电机不被摔坏。

远程驱动的手臂与五连杆机构

Olaf的手臂像树枝一样细，肩膀处根本塞不进电机。

但这难不倒研究者。他们采用了连杆机构（Linkages）来实现“隔空打牛”。

• 电机被安放在空间相对宽裕的躯干内部。
• 通过一套球形五连杆机构（Spherical 5-bar linkage），将动力传输到肩膀。

这样一来，手臂依然可以灵活摆动，而驱动它的“肌肉”却藏在了肚子里。

磁吸式的“身体零件”

看过电影的您一定记得，Olaf的身体部件经常散架。

现实中的机器人保留了这个有趣的特性。

手臂、鼻子、扣子、眉毛和头发都是通过磁铁吸附在服装表面的。

这不仅是为了还原角色，更是一种安全机制：

当机器人意外摔倒或发生碰撞时，这些突出的部件会直接脱落，而不是折断或戳伤旁人。

注入灵魂：基于强化学习的运动控制

拥有了身体，还需要一个能驾驭这副奇怪躯体的“大脑”。

Olaf的动作不仅要稳，还要“像”。它需要模仿动画中那种富有弹性、卡通化的行走方式。

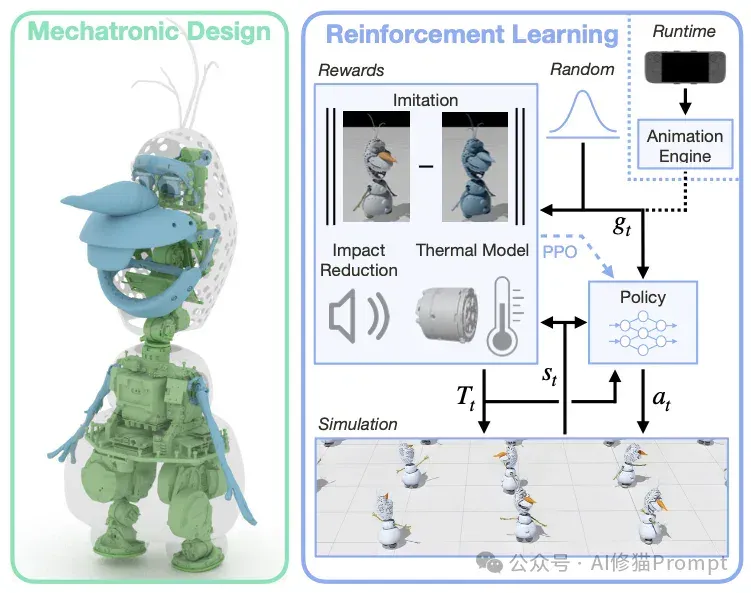

为此，研究者采用了强化学习（Reinforcement Learning, RL）技术。

双层控制架构

为了处理复杂的全身动作，控制系统被分为了两层：

• 骨干层（Articulation Backbone）：负责腿部、躯干和颈部的核心运动。由强化学习（RL）策略直接控制，主要任务是保持平衡并执行行走指令。
• 表演层（Show Functions）：负责眼睛、眉毛、嘴巴和手臂的细微动作。由于这些部件惯性很小，不会影响身体平衡，因此使用经典的PD控制器即可。

把动画变成数学奖励

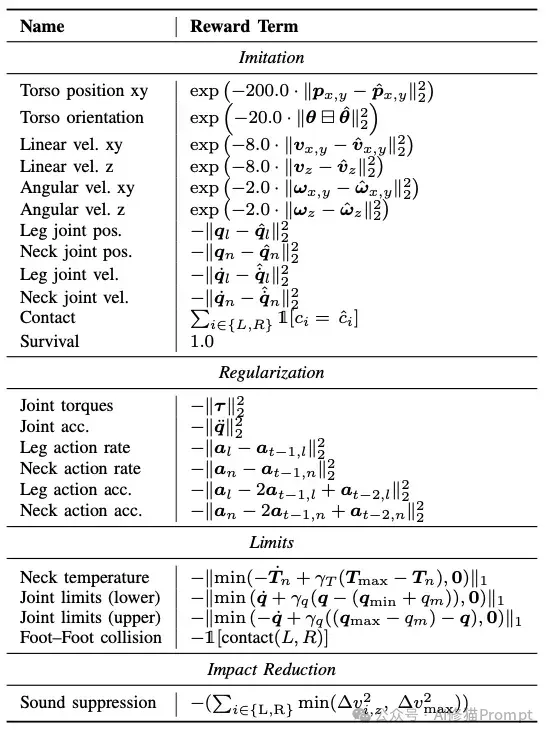

AI是通过“奖励”来学习动作的。为了让Olaf走得像个动画角色，研究者设计了一套包含四部分的奖励函数：

• 模仿奖励（Imitation）：这是核心。研究者将动画师制作的标准行走动画作为参考数据。AI每一步动作越接近动画里的姿态（关节角度、身体位置），得到的奖励就越高。
• 正则化（Regularization）：鼓励机器人动作平滑，不要出现不必要的颤抖或用力过猛，以此减少磨损和能耗。
• 限制约束（Limits）：惩罚超出关节活动范围或违反物理限制的行为。
• 冲击减少（Impact Reduction）：这是一个专门为了解决噪音问题而设计的关键项（后文详述）。

通过在仿真环境（Isaac Sim）中通过数千次的迭代训练，Olaf学会了如何在物理法则的限制下，走出标志性的卡通步伐。

静音行走：如何让机器人不“跺脚”

任何在现场听过双足机器人走路的人都知道，那声音通常是“哐、哐、哐”的金属撞击声。

对于一个由雪做的角色来说，这种机械噪音会瞬间破坏“可信度”，让观众意识到面前只是一堆伺服电机。

为了解决这个问题，研究者在强化学习中引入了一项特殊的“冲击减少奖励”。

惩罚速度突变

原理并不复杂，但非常有效。

在物理引擎中，脚步落地的瞬间通常伴随着垂直速度的剧烈变化。

研究者在奖励函数中加入了一项惩罚：如果脚落地时的速度变化率过大，AI就会被扣分。

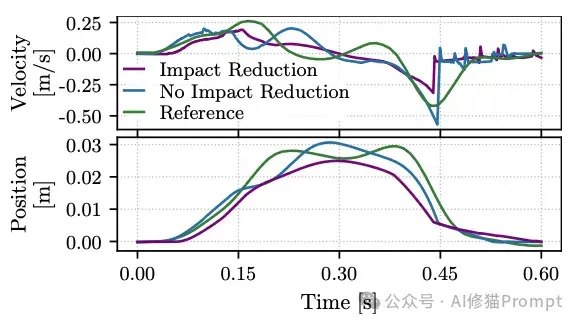

灰色线（无降噪策略）：在落地瞬间（约 0.45秒处），速度曲线有一个尖锐的突变（Spike）。这就是“哐”的一声来源。紫色线（有降噪策略）：曲线变得更加平滑，没有剧烈的速度跳变。这意味着脚是轻柔地“放”在地上的，而不是“砸”在地上的。

听得见的效果

这项改进迫使AI学会了一种更轻柔的着地策略——在脚触地前的一瞬间微妙地减速缓冲。

实验数据表明，这项奖励机制将Olaf行走时的平均噪音降低了13.5分贝（dB）。

在对比视频中，未开启该功能的机器人走路像是在砸地，而开启后的Olaf步态更加轻盈流畅，更符合角色的设定。

热感知大脑：解决大头细脖子的散热危机

Olaf的设计不仅考验机械结构，更考验热管理。

雪宝巨大的头部，完全依靠藏在细脖子里的微型电机来驱动。

这意味着，为了支撑头部的重量，颈部电机即使在静止时也需要输出巨大的扭矩，导致极易过热。

早期实验显示，如果不加干预，颈部电机在短短40秒内温度就能飙升到100°C，导致强制停机。研究者不能给Olaf装上巨大的散热风扇（那会破坏外观），于是他们让AI学会了“怕热”。

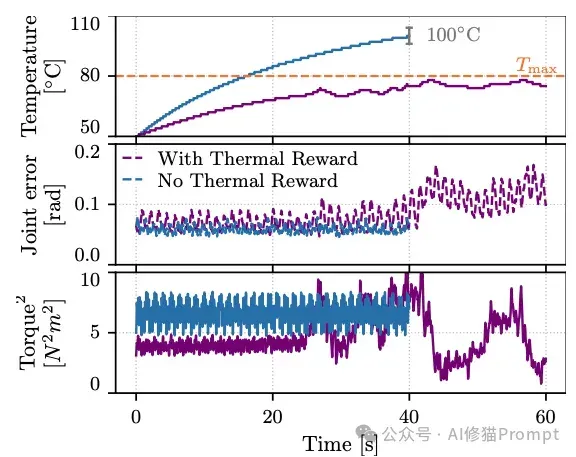

Top (温度)： 蓝色线（无保护）：温度一路飙升，40秒就冲破100度，导致实验必须强制停止。

紫色线（有保护）：温度上升缓慢，始终被控制在80度的安全线以下。

Middle (误差)：紫色线的误差（Joint error）在后期略微升高。这说明 AI 为了降温，主动“偷懒”了，稍微牺牲了一点动作准确度。

Bottom (扭矩)：紫色线的扭矩（Torque）在大约40秒后显著下降。这是因为 AI 调整了头部姿势，减少了受力，从而让电机冷却下来。

将温度纳入感知

研究者开发了一个热感知策略（Thermal-aware policy）。

热模型与奖励参数

控制障碍函数（CBF）

为了确保安全，研究者使用了一种称为控制障碍函数（Control Barrier Function）的数学工具。

您可以把它想象成一道“软墙”：

聪明的妥协

实验结果非常有趣。

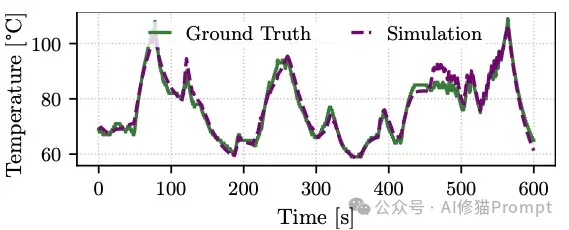

对比了预测温度（紫色虚线）和真实温度（绿色实线）。两条线几乎完美重合。这意味着，研究者在仿真软件里就能极其精确地预知现实中电机何时会过热（平均误差仅 1.87度）。这是热感知策略能成功的基础

当开启热感知策略后，随着颈部电机温度升高，Olaf并没有直接死机。

相反，它会自动调整姿态，比如稍微放平头部角度，或者减少高频的头部摆动，以此来降低维持姿态所需的扭矩。

虽然这导致动作追踪的精确度有轻微下降（误差略微增加），但成功将温度控制在了安全范围内，让机器人可以持续运行。

这就好比人累了会偷懒一样，Olaf学会了在“演得像”和“活下去”之间寻找平衡。

表演细节：眼睛、嘴巴与人偶操控

除了走路和平衡，Olaf的神韵还来自于它的面部表情。

这部分功能虽然不涉及复杂的平衡算法，但也充满了工程巧思。

眼睛的机械结构

Olaf的眼部机构拥有独立的偏航（Yaw）控制，同时通过连杆实现了眼球俯仰（Pitch）和眼睑闭合的联动。

为了让控制更精准，研究者首先在功能空间（动画师理解的“向左看”）和驱动器空间（电机转多少度）之间建立了映射关系。

这使得后台的动画引擎可以直接发送高级指令，而底层的PD控制器负责精准执行。

嘴巴的“前馈”补偿

Olaf的嘴巴开合不仅要克服重力，还要克服服装面料的拉力。

当嘴巴闭合时，布料被拉紧；张开时，布料会起皱。这些外力是非线性的，会导致普通的电机控制不准。

为此，研究者测量了在不同张嘴角度下所需的保持力矩，并拟合了一个前馈模型（Feedforward term）。

这个模型会告诉控制器：“在这个角度，布料的拉力大概是这么多，你需要额外多出一点力。”

实时人偶操控（Puppeteering）

最终，所有这些技术都汇聚到了运行时的操控系统中。

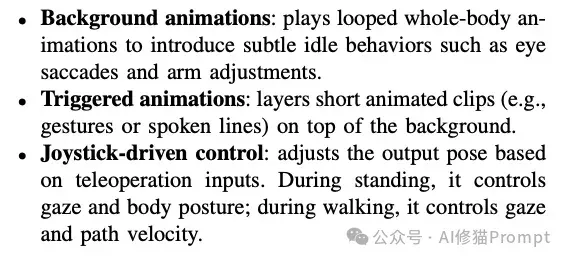

通过一个定制的动画引擎，操作员可以用摇杆实时控制Olaf：

• 空闲状态：机器人会自动播放背景动画（如眼球的微颤、手臂的调整），保持“活”的感觉。
• 触发动作：操作员可以一键触发特定的表演片段（如打招呼、说话）。
• 行走接管：操作员控制行进方向，而底层的强化学习策略负责处理具体的迈步和平衡。

超越功能的艺术工程

迪士尼这篇论文展示了一个非典型的机器人研发案例。

研究者并没有试图让机器人跑得更快或跳得更高，而是通过非对称的机械结构、基于感知的热管理策略以及静音行走的奖励机制，攻克了“让动画角色进入物理世界”这一难题。

Olaf机器人证明了，在严格的美学限制和糟糕的物理比例下，现代机器人技术依然可以创造出令人信服的生命幻象。

正如论文最后所提到的，这是第一款此类机器人，它为未来非人型、非工业用途的“角色机器人”设立了新的标杆。

也许在不久的将来，当我们走进主题乐园，身边走过的不再是穿着皮套的工作人员，而是这些真正从屏幕里走出来的、有温度（虽然需要控制在80°C以下）的“机械生命”。
