让AI精准操作网页：CAMEL Hybrid Browser Toolkit深度解析

本文档分析 CAMEL 项目中hybrid_browser_toolkit的技术实现，覆盖其架构设计、核心功能与通信协议。

CAMEL 通过一种独特的“双重过滤”机制，将结构与视觉相结合，为 AI 重塑了一个更干净、更准确的网页视图。

详细一点说就是：

它不仅仅是读取网页的源代码（结构），还会分析元素在屏幕上的实际布局和大小（视觉）。通过DOM 层级分析和几何位置分析这两道关卡，它能剔除大量在视觉上被覆盖或在结构上冗余的元素，只留下真正对用户有意义的交互点。

这个“结构 + 视觉”的双重过滤思想，是整个工具包的灵魂，也是它能够让 AI Agent 实现精准网页操作的关键所在。它解决了“代码看起来是一回事，用户看到的是另一回事”这个根本难题。

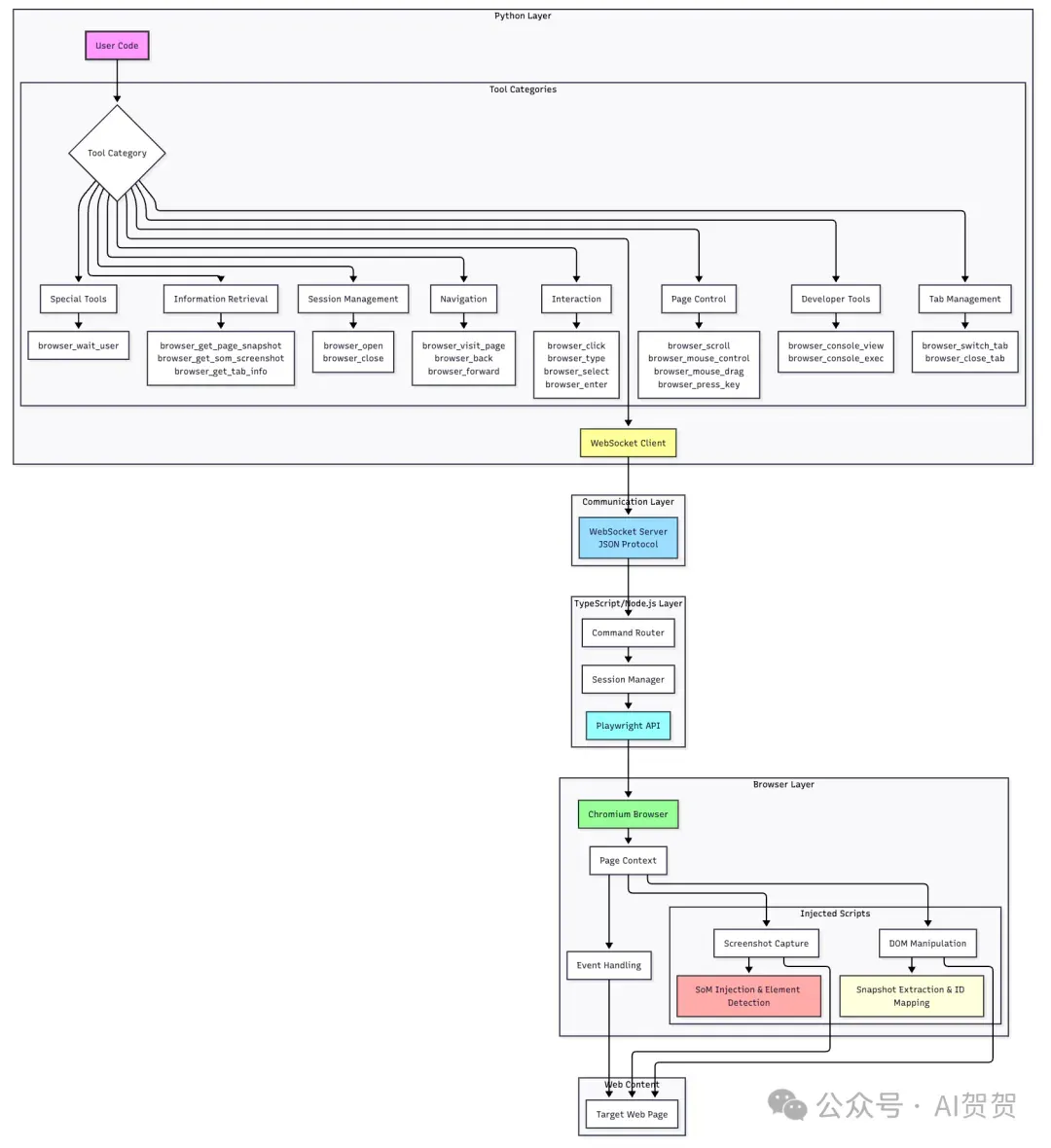

1. 整体架构：混合式设计

工具包采用 Python 与 TypeScript (Node.js) 结合的混合架构，旨在解耦上层逻辑与底层浏览器控制，以提升系统的稳定性、隔离性和扩展性。

alt text

架构特色

1. 稳定性 (进程隔离): 每个HybridBrowserToolkit实例会启动一个独立的 Node.js 子进程和浏览器实例。这种设计使得不同浏览器会话在操作系统层面完全隔离。单个会话的崩溃不会影响 Python 主进程或其他会话，增强了系统的鲁棒性。
2. 扩展性 (命令模式): 两端通过命令模式进行交互。Python 端将操作（如click）封装成标准 JSON 命令，通过 WebSocket 发送给 Node.js 端执行。这种清晰的接口边界简化了功能扩展：只需在 TypeScript 端添加新命令的实现，并在两端注册该命令即可，无需改动核心通信逻辑。

浏览器启动模式

工具包通过cdpUrl参数支持两种浏览器启动模式，提供了灵活性：

• 自动模式 (默认): 当未提供cdpUrl时，工具包调用 Playwright 的chromium.launch()启动一个新的 Chromium 浏览器实例。
• 手动模式: 当提供cdpUrl时，工具包通过chromium.connectOverCDP()连接到一个已启动并开启了远程调试端口的浏览器实例，便于高级调试和会话集成。

2. 核心功能：AI 友好的页面快照

页面快照功能通过一个精密的三步流水线，将一个复杂的网页转换为 AI 易于处理的、简洁的结构化数据。其核心在于一个结合了结构与视觉的双重过滤机制。

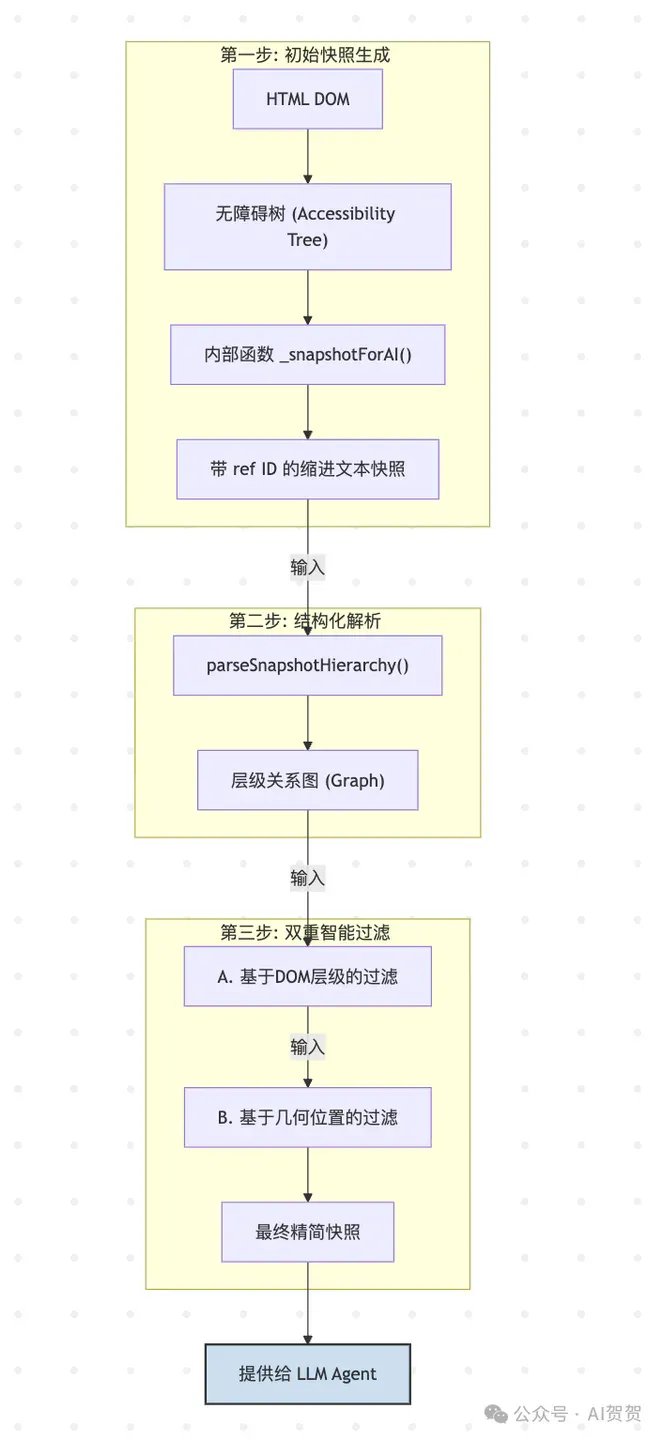

快照生成与解析流程

第一步：生成 - 利用无障碍树

• 技术: 调用 Playwright 的内部、未公开函数page._snapshotForAI()。
• 原理: 该函数直接遍历浏览器的**无障碍树 (Accessibility Tree)**，而非原始的 HTML DOM。无障碍树本身已经为屏幕阅读器等辅助技术过滤了大量纯样式、无语义的元素。
• 优势: 从源头上实现了第一次“降噪”，获取到的信息天然包含元素的角色（role）和名称（name）。
• 输出: Playwright 为树中每个节点分配一个唯一的[ref=N]ID，并以保留层级关系的缩进文本格式输出。

第二步：解析 - 从文本到图结构

• 执行者:snapshot-parser.ts中的parseSnapshotHierarchy函数。
• 原理: 该函数读取缩进文本，通过分析每行的缩进量并借助一个栈（Stack）来高效地追踪父节点，从而重建完整的父子层级关系。
• 输出: 生成一个Map<string, SnapshotNode>结构的**层级关系图 (Graph)**。这个图结构是后续所有过滤操作的基础，让程序可以方便地查询任何元素的父、子节点及其属性。

第三步：过滤 - 结合结构与视觉的双重过滤

这是将网页“去芜存菁”最核心的步骤，它通过两道关卡确保最终快照的精确性。

A. 基于 DOM 层级的过滤

• 执行者:snapshot-parser.ts中的filterClickableByHierarchy。
• 原理: 利用第二步生成的层级图，应用一系列启发式规则处理嵌套的可点击元素。
• 核心规则:

1. 父元素优先: 在link > img或button > generic等常见嵌套中，保留父元素（link/button），过滤子元素。
2. 子元素优先: 在generic > button的特殊情况下，反而会过滤父元素generic，保留子元素button，以适应某些 UI 框架的设计。
3. 单一包装过滤: 如果一个generic元素仅作为单个button的包装器，则该generic元素自身会被过滤。

B. 基于几何位置的过滤

• 执行者:parent-child-filter.ts中的filterParentChildElements。
• 原理: 在层级过滤之后，进行第二轮基于视觉位置的过滤，解决 DOM 结构与视觉表现不一致的问题。
• 核心逻辑:
• 表单元素 (input,select,textarea)。
• 自身也带有onclick事件处理器的元素。
• 具有aria-label的元素。
• 拥有明确交互角色（如checkbox,radio）的元素。

1. 定义“传播性”元素: 首先定义一组“传播性”父元素，如<a>,<button>或role="button"的<div>。
2. 检测几何包含: 如果一个可点击元素的包围盒（Bounding Box），其99% 以上的面积被一个“传播性”父元素的包围盒所覆盖，则该子元素成为被过滤的候选对象。
3. 设置例外规则: 即使满足包含条件，也不会过滤以下需要独立交互的元素，以防误杀：

举个例子：想象一个按钮，它在代码里是这样写的：

<button> <span>点我</span></button>

在视觉上，<span>元素（文字）完全在<button>元素（按钮背景）的内部。几何位置分析会发现<span>的包围盒 100% 被<button>的包围盒覆盖了。因此，它会做出判断：用户交互的对象是整个按钮，而不是按钮里的文字。于是，它会保留<button>，并过滤掉<span>。

这个机制非常聪明，因为它模拟了人的视觉直觉，解决了大量因 CSS 样式导致的代码结构和视觉呈现不一致的问题，极大地提升了最终快照的信度和效度。

通过这种结构与视觉相结合的双重过滤，最终呈现给 AI 的可交互元素列表被最大程度地简化，同时保证了操作的精确性。

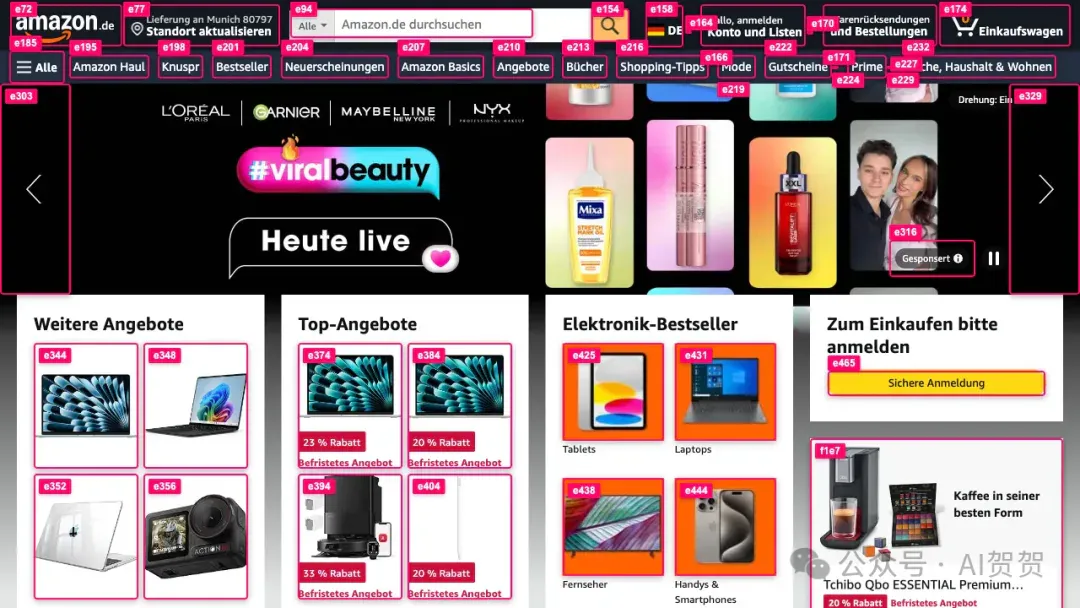

Set of Marks (SoM): 连接视觉与操作

alt text

SoM 功能用于在页面截图中为经过双重过滤后留下的交互元素，标注其对应的refID。这使得多模态 Agent 可以通过“看”截图来定位目标元素，然后使用该元素的refID 发出精确的操作指令（如click(ref='e42')），从而打通从视觉信息到精确执行的完整链路。

3. 通信协议：异步 WebSocket

两端之间通过 WebSocket 进行异步通信。Python 端的ws_wrapper.py为每个发出的命令分配一个唯一的id和一个asyncio.Future对象。这种机制确保了在异步环境中，每个响应都能准确无误地匹配到其原始请求。

总结

camel.toolkits.hybrid_browser_toolkit的核心设计特点包括：

• 混合架构：通过 Python 和 Node.js 的进程隔离保证了稳定性。
• 命令模式与 WebSocket：实现了灵活且可靠的跨语言通信。
• AI 友好的快照：通过一个精密的多阶段处理流水线，特别是结合了DOM 层级和几何位置的双重过滤机制，将复杂网页转换为对 AI 极其友好的精简结构化数据。
• Set of Marks (SoM)：为多模态 Agent 提供了从视觉定位到精确操作的桥梁。
